环境与设备监控系统

项目设置一座综合管廊控制中心,负责地下综合管廊的日常管理,设备监控和安全防范。

在管廊沿线各分变电所内设置一台信息汇聚柜,柜内安装台千兆工业以太网交换机、一套可编程控制器、一套存储型网络硬盘录像机、一套UPS。

在管廊每个监控区间的通风口设备间内设置1套ACU柜,柜内安装2台千兆工业以太网交换机、一套可编程控制器、一套入侵报警主机、一套UPS。

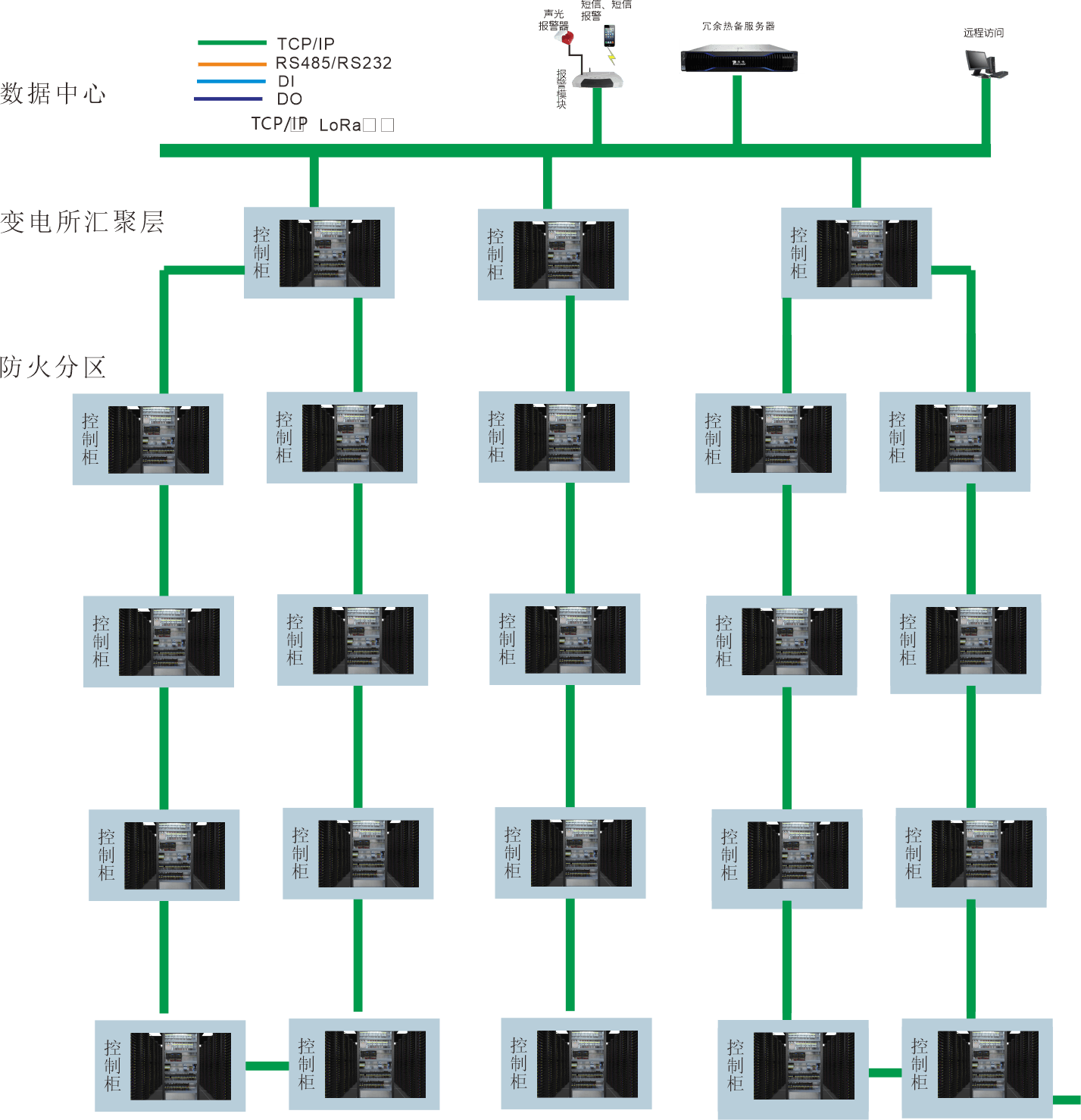

控制中心的监控计算机通过工业以太网交换机与信息汇聚柜内的千兆工业以太网交换机进行通讯,组成千兆以太主干环网。

信息汇聚柜与监控分区ACU柜组成监控子干环网和视频子干环网控制中心监控计算机显示器上能生动形象地反映出综合管廊建筑模拟图、管廊内各设备的状态、仪表检测数据和动力配电的实时数据并报警。监控计算机同时还向现场ACU发出控制命令、启停现场附属设备。附属设备监控系统通过以太网交换机与火灾报警系统联网。

每个区段ACU内监控系统采集的信息：

(1)通风机运行工况

(2)潜水泵运行工况;

(3)照明系统运行工况

(4)温湿度检测仪检测值

(5)氧气浓度检测值;

(6)甲烷浓度监测值

(7)硫化氢浓度监测值

(8)配电控制柜04K进线运行信号;

(9)电控井盖信号

(10)被动红外入侵报警装置报警信号

(11)潜水泵井液位计信号

每个区段内通过ACU控制的设备

   (1)通风机

(2)潜水

(3)区段照明系统

(4)电控井盖。

(5)声光报警器

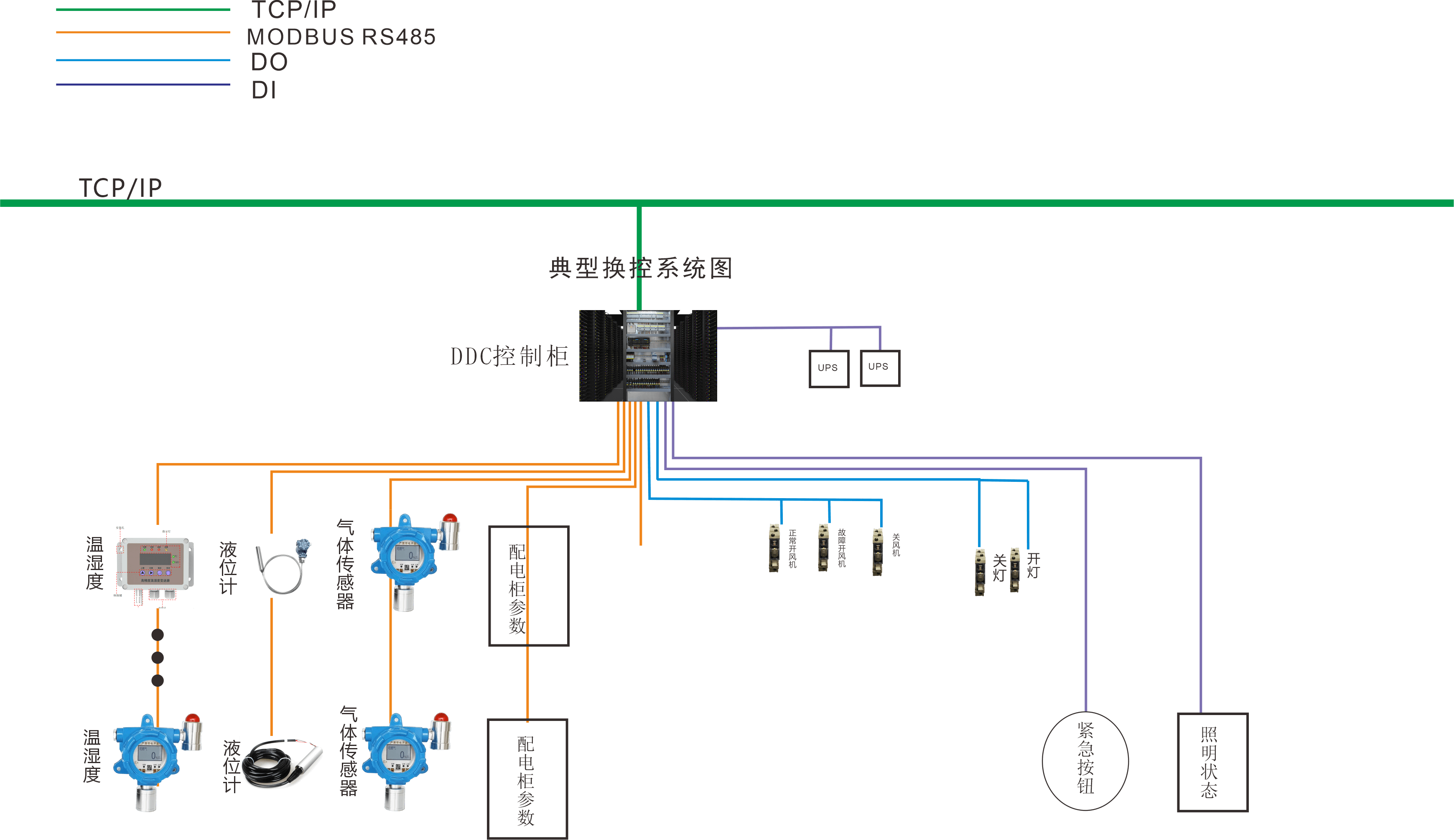

架构图
